在精密制造领域，激光打孔技术已成为微孔加工的核心手段之一。从航空发动机涡轮叶片的气膜冷却孔，到柔性电路板上的微米级导通孔，激光打孔机凭借其非接触、高精度、高效率的特点，广泛应用于电子、医疗、航空航天等多个行业。本文从工作原理和主要机型两个维度，对激光打孔机进行系统介绍。

一、工作原理：从能量输入到材料去除

激光打孔的基本原理，是利用高能量密度的激光束聚焦于材料表面，使被照射区域的材料在极短时间内熔化或气化，从而形成孔洞。

这一过程可以分为三个关键阶段：

1. 能量吸收

激光束经光学系统聚焦后，可在工件表面形成微米级的光斑，功率密度可达10⁵~10¹⁵W/cm²。材料表面吸收激光能量后，局部温度迅速升高。不同材料对激光的吸收率存在差异——金属对红外激光的吸收率较低，但对紫外激光的吸收率显著提升；高分子材料对多种波长的激光均具有较好的吸收特性。

2. 材料去除

当温度升至材料熔点以上时，受照射区域开始熔化；继续升温至沸点，材料发生气化，以蒸气的形式从基体逸出，形成孔洞。激光打孔的机理主要包括两种：

光热烧蚀：材料吸收高能量激光后，在极短时间内被加热至熔化并气化。这种机理常见于CO₂激光加工，加工速度较快，但在孔壁上可能产生少量碳化残留。

光化学烧蚀：紫外波段激光的光子能量较高（超过2eV），能够直接打断有机材料的长分子链，使材料以小分子形式逸出，无需经历熔融阶段。这种“冷加工”机理基本不产生热影响区，孔壁无碳化残留，加工质量更高。

3. 碎屑排出

加工过程中产生的气化物质和熔融物碎屑，需从孔道中及时排出。通常采用辅助气体（压缩空气或惰性气体）吹扫加工区域，一方面清除碎屑，另一方面保护聚焦镜片免受污染。

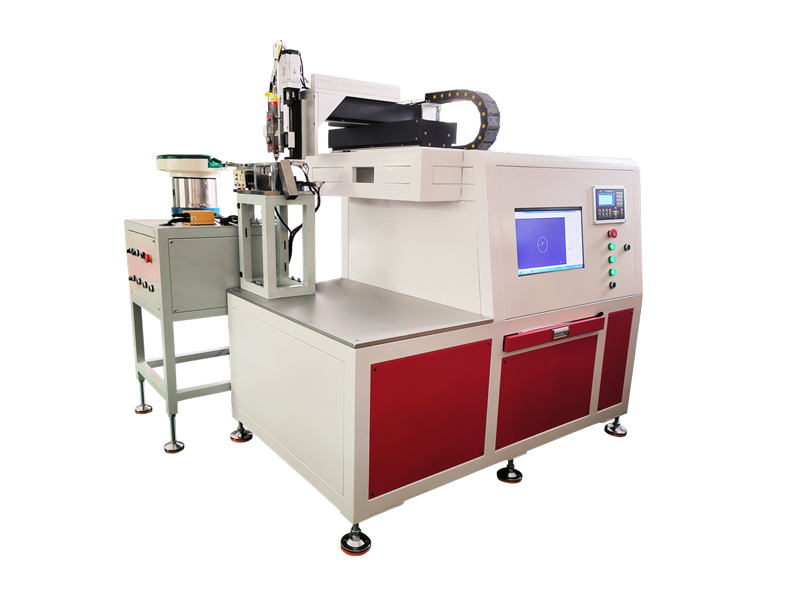

二、激光打孔机的核心组成

一套完整的激光打孔机通常包括以下几个关键部分：

激光器：产生高能量激光束的核心部件，决定激光的波长、功率、脉冲宽度等关键参数

光学系统：将激光束聚焦至工件表面，通常包含扩束镜、聚焦镜等，部分机型还配备CCD视觉定位系统用于观察瞄准

运动平台：承载工件并实现X/Y/Z三轴精确定位，通常由伺服电机驱动，配合光栅尺实现微米级定位精度

控制系统：协调激光输出与运动控制，实现打孔路径规划与参数管理

辅助系统：包括冷却系统（维持激光器工作温度）、吹扫气路（排除加工碎屑）、排烟装置等

三、主要机型分类与特点

根据激光器类型的不同，激光打孔机主要分为以下几种机型：

1. CO₂激光打孔机

CO₂激光的波长为10.6μm，属于远红外波段。其加工机理以光热烧蚀为主，材料吸收激光能量后升温熔化并气化。

适用材料：以树脂、玻纤增强复合材料为主，尤其适用于FR-4等印制电路板基材的钻孔加工

典型应用：高密度互连板（HDI板）、IC载板的通孔及盲孔加工

优势：加工效率较高，单孔加工速度可达数千孔/秒；设备成本相对较低

局限性：最小孔径受衍射极限限制，通常不低于50μm；铜箔对CO₂激光吸收率较低，加工前需对铜面进行预处理（如黑化或减薄）

2. 紫外激光打孔机

紫外激光的波长为355nm（三倍频Nd:YAG），属于短波紫外波段。其加工机理以光化学烧蚀为主，高能光子直接打断材料分子键。

适用材料：铜箔、聚酰亚胺（PI）、陶瓷、高分子薄膜等

典型应用：柔性电路板（FPC）微孔、类载板（SLP）盲孔、陶瓷基板精密钻孔

优势：可实现25μm甚至更小的微孔加工；热影响区小，孔壁无碳化残留；可直接加工铜箔，无需预处理；孔位精度可达±15μm

局限性：加工效率低于CO₂激光（约800孔/秒）；设备成本较高

3. 超快激光打孔机

超快激光的脉冲宽度在皮秒（10⁻¹²秒）或飞秒（10⁻¹⁵秒）级别。其核心特点是能量注入时间远短于热量向材料扩散的时间，实现真正的“冷加工”。

适用材料：几乎所有材料，包括玻璃、蓝宝石、陶瓷、复合材料、高频基板（如PTFE）等

典型应用：玻璃通孔（TGV）、硅通孔（TSV）、高频电路板微孔、医疗导管精密开孔

优势：热影响区可控制在5μm以内；加工质量接近完美——孔壁无熔融堆积、无微裂纹、无玻纤突出；适用于深径比较大的微孔加工场景

局限性：加工效率相对较低（高精度模式下约200孔/秒）；设备投资成本较高

4. 复合激光打孔机

复合机型将两种或多种激光器集成于同一系统，常见配置为CO₂激光与紫外激光复合。

工作原理：先用紫外激光烧蚀去除表面铜箔，再用CO₂激光快速去除树脂介质层，充分发挥两种光源的优势

优势：兼顾加工质量与加工效率，适用于高密度互联板的批量化生产

四、加工工艺方法

激光打孔的工艺方法主要分为两种：

1. 复制法

激光束以固定的形状和尺寸重复照射到工件上的同一点，通过单脉冲或多脉冲实现成孔。多脉冲法有助于控制孔的尺寸和形状，减少能量横向扩散。通过在光学系统中放置特定形状的光阑，可加工出异形孔。

2. 轮廓迂回法

激光束与工件之间存在相对位移，沿预设轨迹移动。通过逐层扫描，可将孔扩大为任意形状的截面轮廓，适用于方孔、锥形孔等复杂孔型的加工。

五、应用领域

激光打孔技术已在多个行业实现规模化应用：

电子制造：HDI板、IC载板、柔性电路板的微孔加工；玻璃通孔（TGV）与硅通孔（TSV）

航空航天：发动机涡轮叶片气膜冷却孔、精密喷嘴微孔

医疗设备：医疗导管侧孔、微流控芯片通道、注射针头开孔

汽车工业：喷油嘴微孔、雾化喷嘴

新能源：锂电池极片微孔、氢燃料电池双极板

消费电子：折叠屏金属显示板微孔阵列

六、结语

激光打孔技术经过数十年发展，已从单一的CO₂激光加工扩展至紫外、超快激光等多种技术路线并存的格局。不同机型的选型需综合考虑材料特性、加工精度要求、生产效率与成本预算等因素。随着电子产品向小型化、高集成度方向持续演进，激光打孔技术在微孔加工领域的应用将持续拓展。
