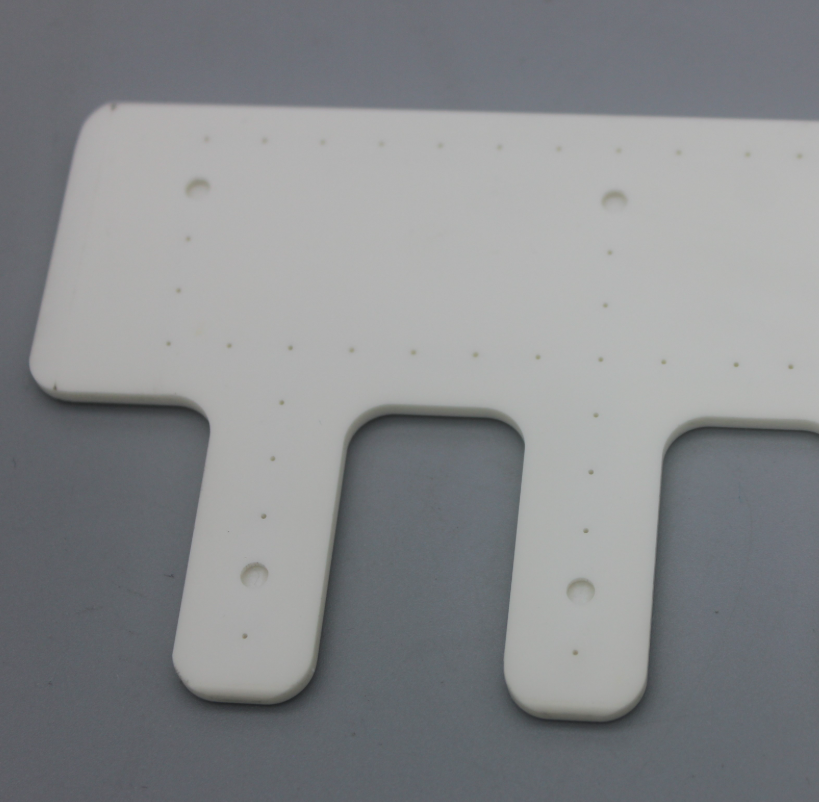

在半导体生产领域，真空吸盘是晶圆传输、芯片封装及自动化搬运设备中不可或缺的关键部件。其性能优劣，取决于吸盘表面微孔的加工精度与分布均匀性。如果孔径存在偏差，气流就会不稳定，晶圆可能出现滑移、破损，直接影响半导体生产线的良率。
家家用激光作为专业的激光打孔厂家，凭借先进的激光加工技术，为客户提供高精度的真空吸盘打孔定制服务。无论是孔径大小、排列方式，还是特殊材料的适配，家家用激光都能根据客户的需求灵活设计与加工。
激光打孔的核心优势
与传统机械钻孔方式相比，激光打孔更适合用于半导体真空吸盘的加工：
1. 定制灵活：可根据不同吸盘结构与应用场景，精确控制孔径与排布方式。
2. 微米级精度：激光束聚焦细小，能实现高一致性孔径，保证吸盘吸附力稳定。
3. 无毛刺不堵孔：加工后孔壁光滑，避免毛刺、碎屑堵塞气路。
4. 适配多种材料：不锈钢、陶瓷、复合材料均可实现稳定加工。
5. 批量与小批量兼顾：既能快速打样，也能高效完成大规模生产。
家家用激光厂家的定制化能力
研发支持：在新型半导体设备开发中，家家用激光可提供快速样品加工，助力客户缩短研发周期。
高效交付：通过自动化生产线与严格工艺控制，保证订单按时完成。
质量检测：全流程检测，确保孔径一致性、气密性和长期稳定性。
随着半导体行业向更高精度、更高效率迈进，真空吸盘的微孔加工需求也越来越严格。选择合适的定制厂家，不仅是设备稳定运行的保障，更是提升整体生产效率的关键。
家家用激光凭借成熟的激光打孔技术与定制化服务模式，帮助客户解决各种复杂加工难题，推动产品品质不断升级。
