5G通信正在从Sub-6GHz向毫米波频段全面延伸，6G研发也已进入关键阶段。频率越高，信号对传输路径的损耗越敏感；集成度越高，基板对互连通孔的精度要求越苛刻。在毫米波频段，一个孔径偏差超出设计范围的玻璃通孔，就可能引发信号反射与插入损耗，直接影响射频前端的整体性能。玻璃通孔（TGV）技术凭借玻璃基板的低介电损耗、高绝缘性和可调热膨胀系数，正成为射频前端模组封装的核心技术路径。但TGV从实验室走向射频量产，必须在孔径精度、位置精度、深径比和孔壁质量四个维度上满足一系列特殊的技术要求。

一、孔径精度：高频信号的“尺寸红线”

射频前端模组的工作频率决定了TGV孔径的设计上限。在毫米波频段，通孔作为垂直互连的传输通道，其孔径偏差会直接改变通孔的寄生电容和电感参数，形成阻抗不连续点。阻抗突变产生的信号反射，在PCIe 5.0/6.0、5G毫米波等高速总线中累积起来，足以使信号眼图闭合，导致系统无法正常工作。

射频封装对TGV孔径精度的要求以微米为单位计量。行业主流标准要求孔径公差控制在±1μm以内。这意味着在批量加工中，数万个通孔的孔径偏差必须全部落在±1μm的窗口内。当孔径缩小至10-20μm级别时，±1μm的公差相当于允许的偏差比例仅为5%-10%。这一精度水平的实现，对激光器的功率稳定性、聚焦光斑的尺寸一致性以及材料对激光吸收率的批次均匀性都提出了系统性要求。激光脉冲能量的微小波动、聚焦光斑的尺寸变化，都会在微米尺度上体现为孔径偏差。

二、位置精度：通孔阵列的“坐标密码”

射频前端模组中的TGV通孔以阵列形式分布在玻璃基板上，每个通孔都需要与上下层的焊盘精确对位。位置精度的要求同样以微米为单位——行业领先水平要求孔位偏差小于±1μm。

位置偏差的后果比孔径偏差更为直接。当通孔中心偏离设计坐标超过焊盘的设计余量时，电镀填充后的互连结构无法与目标焊盘形成有效连接，该通道即告失效。在多层射频封装基板中，每一层的定位误差会逐层累积。若单层偏移1μm，经过多层叠加后可能超出设计容差范围。TGV的定位精度对于玻璃基板正反两面之间可靠的电气连接至关重要，即使是轻微的偏差也可能导致信号完整性问题或器件失效。

三、深径比：集成密度的“几何瓶颈”

射频前端模组的小型化趋势要求TGV在更小的占位面积内实现更多互连通道。高深径比通孔是实现这一目标的关键——在相同基板面积上，深径比越高，可排布的通孔密度越大。

射频封装对TGV深径比的要求正在持续提升。行业领先工艺已可实现50:1甚至200:1的深径比。但高深径比带来的加工难度是指数级增长的。在1mm厚玻璃上加工20μm直径的通孔（深径比50:1），激光焦点必须精确维持在孔底位置，能量传输路径上的任何偏差都会导致孔壁锥度放大或底部无法贯穿。同时，加工过程中产生的碎屑若不能及时排出，会吸收或散射后续激光能量，进一步恶化加工质量。

四、孔壁质量：信号完整性的“微观保障”

射频信号在TGV通孔中传输时，趋肤效应使信号电流集中在孔壁表层。孔壁粗糙度越高，信号传输损耗越大。对于毫米波频段的应用，这一损耗尤为显著。此外，孔壁若存在微裂纹或重铸层，不仅影响后续金属化填充的可靠性，还可能成为高频信号的额外损耗来源。

射频封装对TGV孔壁质量的要求体现在多个维度：侧壁光滑、无裂纹、无切屑、无应力，通孔真圆度不低于95%。这意味着TGV加工工艺必须在材料去除效率和孔壁质量之间找到精确的平衡点。

五、家家用激光TGV加工的技术响应

射频前端模组对TGV的上述技术要求——孔径精度±1μm、位置精度±1μm、深径比50:1以上、孔壁无缺陷——共同构成了一套系统性的技术指标组合。任何一个指标的缺失，都可能导致射频信号完整性的下降或封装良率的波动。

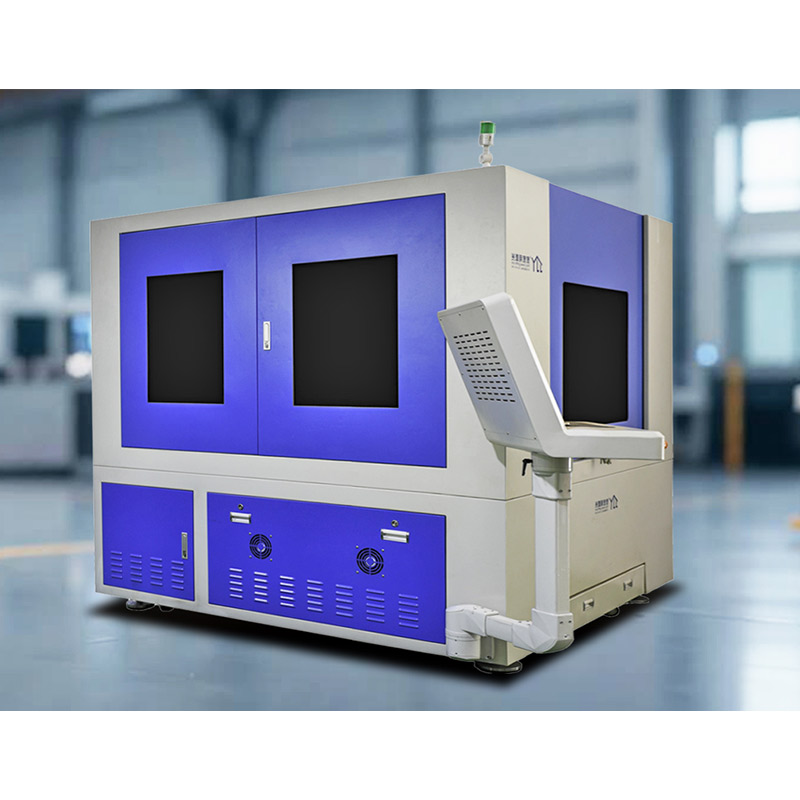

深圳市家家用激光设备有限公司依托29年激光微孔加工经验，在TGV玻璃通孔加工领域形成了可验证的技术能力。设备采用激光诱导改性蚀刻技术路线，通过超快激光在玻璃内部进行选择性改性，再经化学蚀刻形成通孔。这一工艺路径从原理上规避了直接烧蚀方案中常见的崩边与微裂纹问题。核心工艺指标包括：在1mm厚度玻璃上实现20μm孔径的稳定加工，深径比超过50:1，孔壁粗糙度Ra<0.2μm。设备集成高精度CCD视觉定位系统，在大尺寸面板加工中自动识别基板形变并完成位置补偿，确保全幅面范围内的孔位精度一致性。

对于射频前端模组封装企业而言，TGV加工的技术选型本质上是在孔径精度、位置精度、深径比和孔壁质量四个维度上同时满足设计要求。家家用激光以可验证的工艺参数和完整的加工方案，为射频封装行业提供了一种经过实践检验的技术路径。
